わたくしたちが開発した画期的な歯車の事例を紹介
金属との複合化、金属からの代替化などスーパーエンプラの優位性を余すところなく活用した歯車開発事例の一端を紹介します。
異材複合成形歯車【金属＋スーパーエンプラ】の開発事例
特許取得済み 登録番号 7624671
適所適材で異材複合を実現する独自の成形ノウハウ

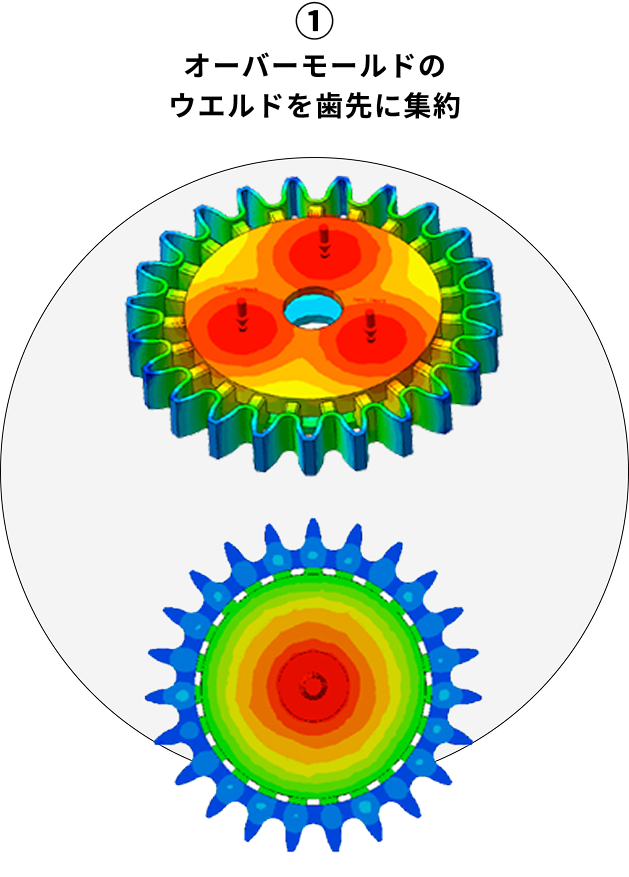

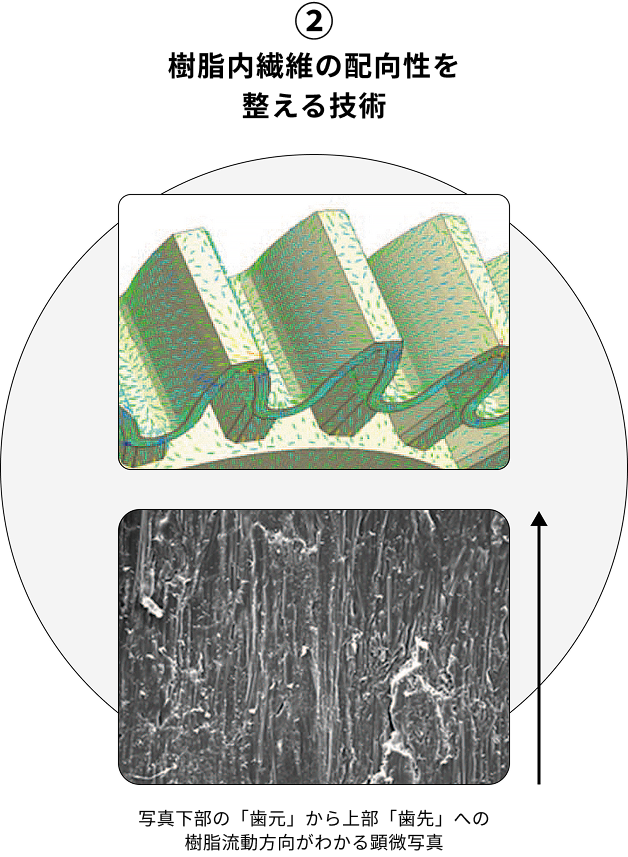

従来の金属歯車の「音」「重量」「潤滑油の使用」などの課題を、金属歯車の表面に独自のノウハウで繊維強化樹脂をオーバーモールドし、歯車の諸性能を大きく向上させることを実現しました。実現のポイントとして、歯形部分の強度の向上を図るために、成形ウェルドを歯先に集中させていることが挙げられます。また、歯形部分に被覆された樹脂内繊維を歯元から歯先に向かって配向させることで摺動特性を向上させています。

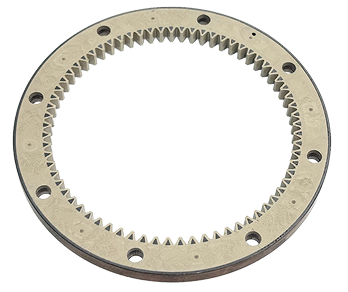

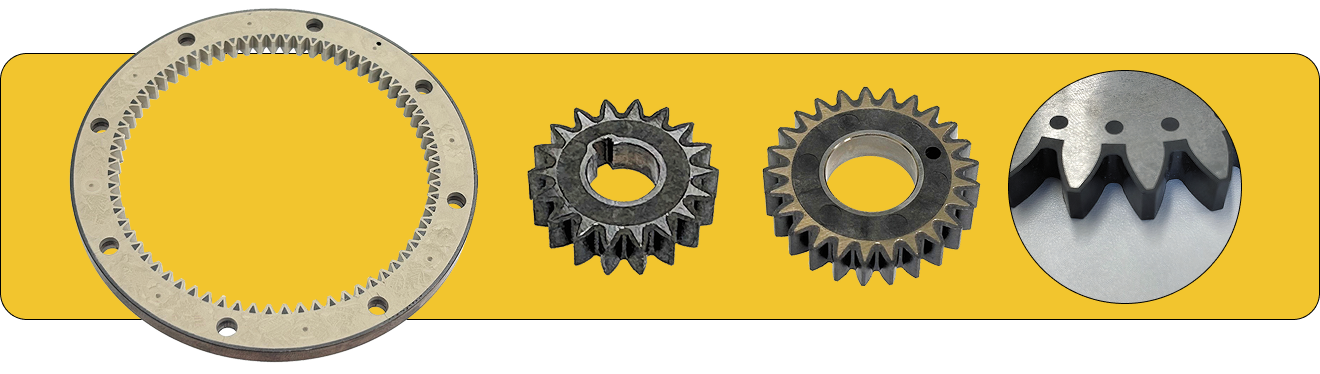

「外輪歯車」「太陽歯車」「遊星歯車」「歯先」
耐久性向上を実現する成形技術
異素材複合成形歯車を活用した製品

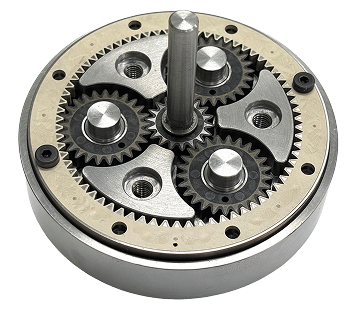

金属コア＋歯面をスーパーエンジニアリングプラスチックで精密成形した複合歯車を内蔵した、未だかつてない高性能を発揮する「特殊歯車式減速機」を新開発しました。
- 新開発：特殊歯車減速機
- 金属+スーパーエンプラ成形
- ハイブリット歯車内蔵
※ 株式会社日栄サイトへリンク
